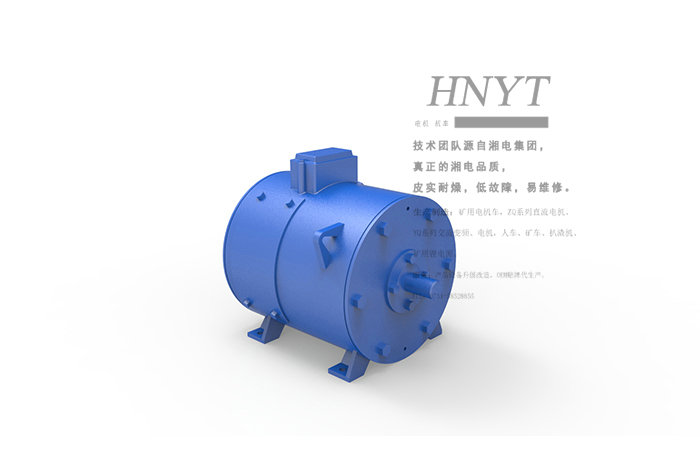

ZQ-18-5湘潭礦用直流牽引電機(18kw)
ZQ-18-5湘潭礦用直流牽引電機(18kw)
- 產品分類：ZQ及ZBQ直流牽引電機
- 產品標簽：直流牽引電機 ZQ-18-5牽引電機 礦用直流電機
- 瀏覽次數：已有4266位客戶關注
ZQ-18-5湘潭礦用直流牽引電機優勢（用于6噸湘潭礦用電機車）
一、40年經驗的技術團隊
國內老牌湘潭電機廠技術團隊、自主研發，個性設計，確保電機工藝和質量。
二、真空浸漆設備及工藝
采用真空浸漆設備，二次以上浸漆工藝，確保ZBQ系列直流電機在潮濕及多粉塵環境下能長期保持高絕緣狀態，減少維護次數，維護周期較同類產品延長1.5倍以上；
三、國內先進的烘干設備及工藝
采用先進的烘干設備及烘干工藝，預烘、烘干、保溫、準備的溫度及時間控制，能有效確保潮氣有效排出，絕緣漆合理凝固，成型，確保電機在潮濕及多粉塵環境下能長期保持高絕緣等級；
四、電機電樞采用特殊工藝，提高電機使用率，更適應惡劣工礦
很多司機圖省事違規操作經常燒電機，我們的電機工藝采用銅本體融化焊接，解決了錫焊不耐溫升的問題，大大提高了電機壽命，延長3倍以上。
電機換向器表面采用精密加工，確保碳刷和換向器的接觸良好，提高碳刷和電機使用壽命。（碳刷磨損產生的導電粉塵引起電機整機絕緣下降，換向片打火及損壞）
五、ZQ全系列使用高質量或者進口軸承
ZQ系列直流電機使用高質量或者進口軸承，確保電機低噪音，低震動，高精度，效率高，長壽命和少維護；
六、ZQ全系列使用矽(硅)鋼片
ZQ系列直流電機均采用寶鋼/武鋼的矽鋼片，確保高導磁率，低鐵損，功率因數高，電機溫升小，過載能力強；
七、ZQ全系列使用F級及H級絕緣材料,高壓絕緣無短板
ZQ系列直流電機采用F級及H級絕緣材料（絕緣漆、絕緣紙、包扎帶及絕緣套管等）；
八、ZQ全系列電機使用
ZQ系列直流電機采用大廠F級及H級漆包線，絕緣絲包線，絕緣扁銅線等。
主要用途及適用范圍
1.1 主要用途
ZQ-18-5 礦用一般型直流牽引電動機適用于一般礦山井下環境條件，系供 CJ6/250 型直流架線式礦
用電機車作驅動電動機。
1.2 適用范圍
電機應能在下列環境條件下正常運行：
a 海拔不超過 2000m；
b 在遮蔭處空氣更高溫度不超過 40℃,更低空氣溫度不低于-25℃；
c 朂濕月月平均更大相對濕度不高于 90%（同月的月平均更低溫度不高于 25℃）；
d 隨機車在一般礦山條件下運行，其周圍不得有足以引起爆炸的氣體及粉塵。
1. 電機采用全封閉自冷式結構。一端伸軸，軸伸為圓柱形，通過聯軸器經兩級齒輪傳動驅動機車車
軸。電機下部用四底腳固定，為全懸掛裝置。
2. 電機機座由鑄鋼 ZG25Ⅱ鑄成，兼作導磁體及安裝全部零、部件的骨架之用。
3 電機采用四磁極及全刷桿結構；刷架為圓圈形的塑料壓制件，可在一定范圍內進行調整。每個刷
盒內裝有兩塊帶尾電刷，刷握采用恒壓彈簧。
4. 換向器為傳統的拱形結構，由梯形銅牌加工成鴿尾狀的換向片組成，片間用 1mm 的二苯醚云母板
絕緣，鴿尾用錐形云母環絕緣，再用換向器套筒和壓圈藉緊固螺母壓緊。
5. 轉軸用Φ80 的 45 號優質碳素圓鋼車制而成。
6. 電機軸承用 3 號工業鋰基潤滑脂潤滑且換向器端用 310 滾柱軸承，傳動端用 32313 滾柱軸承。
|
|
功率 | 18Kw |
| 電壓 | 250V | |
| 電流 | 83.5A | |
| 轉速 | 1368r/min | |
| 更大電流 | 167A | |
| 更大轉速 | 2736r/min | |
| 結構形式 | 臥式 | |
| 工作制定額 | S2-60MIN | |
| 勵磁方式 | 串勵 | |
| 絕緣等級 | F | |
| 冷卻形式 | IC40 | |
| 重量 | 322KG |
